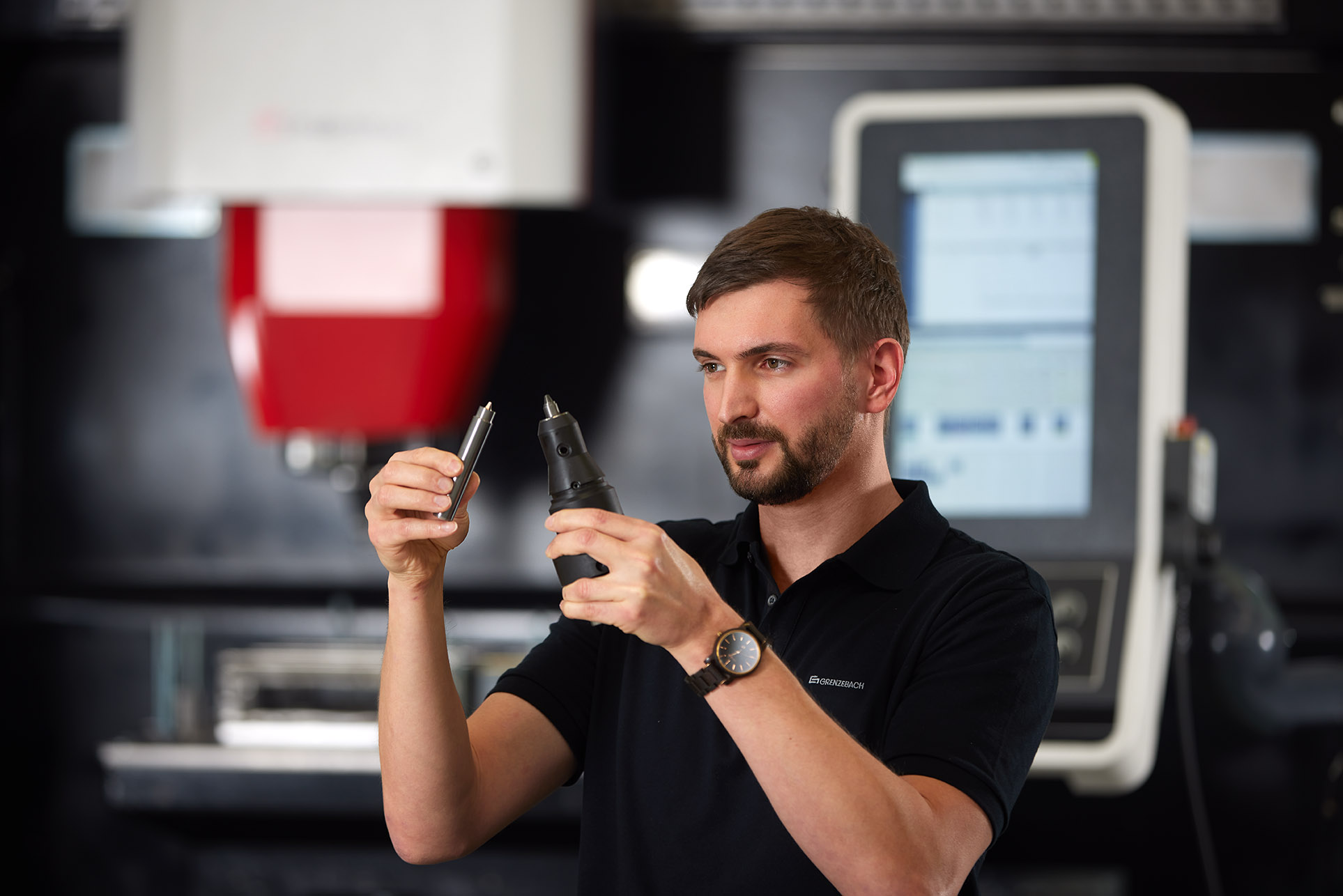

Werkzeug-Technologie für hochwertige Reibung
Für den Prozess und damit für den Erfolg von Rührreibschweißverfahren ist neben der Anlagentechnik die Werkzeug-Technologie entscheidend.
Uns ist sehr wichtig, Ihnen die passenden Werkzeuge an die Hand zu geben: Die verschleißbeständigen und robusten FSW-Werkzeuge werden von Grenzebach-Experten im eigenen Haus entwickelt. Individuell für Ihre Anforderungen.
Die ganzheitliche Grenzebach-Lösung überlässt nichts dem Zufall. Im Hinblick auf das Reibwerkzeug gibt es beim Rührreibschweißverfahren zwei Optionen: die einteiligen (MonoSTIR) und die mehrteiligen Werkzeuge (DynaSTIR): Beides führen wir in unserem Portfolio!
Kurz erklärt: die MonoSTIR Werkzeug-Technologie fürs Rührreibschweißverfahren
Der Prozess im Überblick: Das rotierende verschleißbeständige Schweißwerkzeug (1) taucht in die Nahtstelle ein (2), neigt sich in einen Winkel von 0 - 5° (3) und erzeugt Reibungswärme. Das Material wird dadurch plastisch verformbar und durch den Vorschub des Werkzeugs entlang der Nahtstelle verrührt (4). Wenn das Werkzeug die Nahtstelle verlässt und austaucht, ist eine feste, medien- und druckdichte Verbindung zwischen den Werkstücken entstanden (5).
Merkmale - im Vergleich zu DynaSTIR:
- Rauere Oberfläche
- Meist wird ein Grat aufgeworfen
- Höherer Wärmeeintrag und somit höherer Verzug
- Höhere Schweißgeschwindigkeit ab einer Schweißtiefe von 4 mm
- Größere Schulterbreite
DynaSTIR – dynamische Werkzeug-Technologie für Rührreibschweißverfahren
Wir haben uns die Frage gestellt, wie ein guter Prozess weiter verbessert werden kann. Mit der DynaSTIR Werkzeug-Technologie ist uns eine Antwort gelungen. Das Besondere: Das Schweißwerkzeug ist zweiteilig aufgebaut und die Werkzeugschulter gleitet ohne Rotation über die Schweißnaht. Die Ergebnisse aus zahlreichen Installationen sprechen für sich.
Merkmale - im Vergleich zu MonoSTIR:
- Glattere Oberfläche
- Meist wird kein Grat aufgeworfen
- Geringerer Wärmeeintrag und somit geringerer Verzug
- Geringere Schweißgeschwindigkeit ab einer Schweißtiefe von 4 mm
- Geringere Schulterbreite
„Unser Bestreben und oberstes technologisches Ziel ist es, dass unsere Kunden stets bestmögliche Schweißnaht- und Oberflächengüten erzielen. Zu diesem Zweck kann entweder auf universelle und vielfach erprobte Standardwerkzeuge für breitbandige Anwendungen zurückgegriffen werden oder eine individuelle Anpassung auf spezielle Kundenanforderungen erfolgen. Gerade die von Grenzebach weiterentwickelten Reibwerkzeuge mit stationären Schultern bieten eine Vielzahl an Möglichkeiten zur Maßschneiderung und Optimierung spezifischer Anwendungen. “
Vom 3D-Modell zum fertigen Schweißprogramm in nur wenigen Klicks
CAD/CAM Professional
Die speziell für Rührreibschweiß-Prozesse entwickelte Programmiersoftware erleichtert dem Anwender das Erstellen von Schweißprogrammen. Neben der Programmierung der Schweißbahn und der FSW-Prozessparameter kann auch die Ansteuerung von Spannvorrichtungen / Spannelementen bereits in der CAD/CAM-Umgebung programmiert werden. Die Programmierung erfolgt offline an einem separaten PC, ohne dabei die Anlage zu blockieren. Das fertige Schweißprogramm kann im Anschluss über USB oder Netzwerkverbindung bequem auf die Anlage gespielt werden.
- Import von 3D-Modellen
- Wählen der Geometrie, Festlegen des Bahnverlaufs im 3D-Modell
- Einfache Änderungsmöglichkeiten für die Bahngeometrie
- Festlegen der FSW-Prozessparameter und -änderung für einzelne Bahnpunkte und Segmente
- Einfügen von Aktionspunkten im Bahnverlauf
- Kollisions-Erkennung von Werkzeug und Bauteil
- Erreichbarkeits-Check
- Importmöglichkeit unterschiedlicher Reibwerkzeug-Geometrien
- Anlegen und Verwalten einer Werkzeugdatenbank
- Dokumentationsfunktion und Rückverfolgbarkeit von z. B. Parameter- oder Bahnänderungen
