Robotergestützte Systeme zum Rührreibschweißen

Roboterschweißen: Mit Rührreibschweißen vorangehen

DSR-Serie

Robotergestützte Systeme zum Rührreibschweißen von Grenzebach bringen Sie große Schritte weiter: Sie sind hochflexibel und haben es bereits heute drauf, schwierige und komplexe 3D-Schweißbahnen zu realisieren. Die Grenzebach-Experten beraten Sie ganzheitlich zum 6-Achs-FSW-Robotersystem.

Informationen anfordern

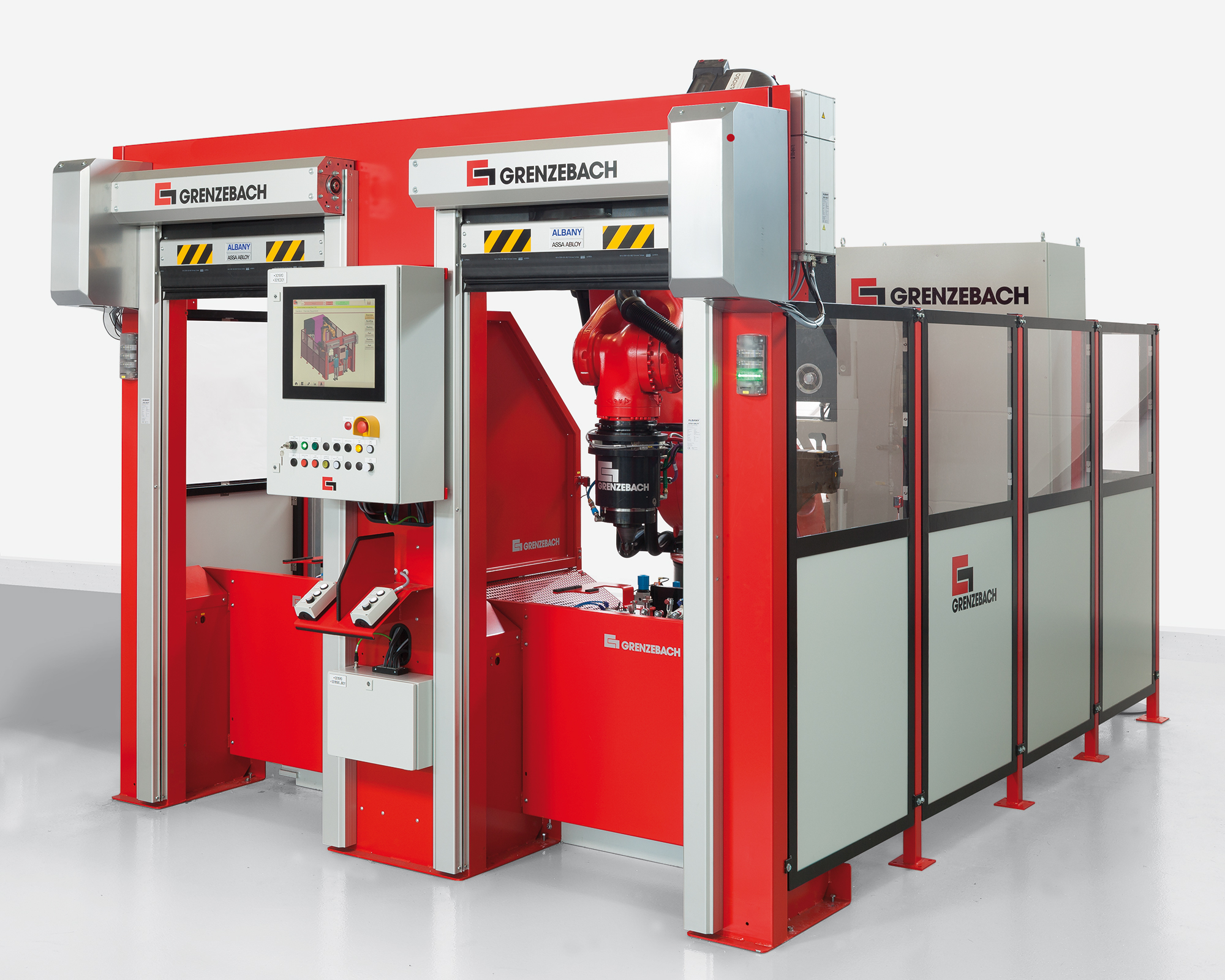

Robotergestützte Rührreibschweiß-Systeme

Hochflexibel im 3D-Bereich

Mit robotergestützten Rührreibschweiß-Systemen hat Grenzebach in der FSW-Technologie völlig neue Einsatzbereiche eröffnet. Der Schweißroboter unterstützt bereits zahlreiche Anwendungen in industriellen 24/7-Serienproduktionen, er kommt aber auch in der Forschung und Entwicklung, bei der Arbeit an Prototypen und Kleinserien zum Einsatz.

Die aktive Kraftregelung in Verbindung mit der Roboterkinematik ermöglicht nicht nur die3D-Fähigkeit des Rührreibschweißens, sondern erlaubt auch das Fügen in Zwangslagen, zum Beispiel eine Querposition. Durch unser CAD/CAM-Programmiersystem lassen sich selbst komplexe Schweißbahnen und -parameter problemlos bewältigen.

  • Übergeordnete Prozess- und Anlagensteuerung sichert Prozessstabilität
  • Arbeitsbereich DSR2000: R 1.295 mm – 2.675 mm; (X/Y-Ebene) Z 3.371 mm
  • Zwei Arbeitsplätze zum hauptzeitparallelen Beladen sorgen für Effizienz in der Produktion
Advanced Manufacturing, Gentherm

„Mit dem robotergestützten System von Grenzebach schweißen wir seit einigen Jahren Wärmetauscher für die Automobilbranche. Wir sind höchst zufrieden und können dank der Technologie die Automobilhersteller bestens beliefern. Zudem leisten wir so einen starken Beitrag zur Mobilitätswende.“



Ivan Soroka Team Lead Advance Manufacturing bei Gentherm
Roboterzellen Rührreibschweißen
Forschung und Entwicklung FSW Roboter

Roboterzellen für Forschung, Lehre und Industrie

R&D FSW-Systeme

Aluminium selbst in dünnster Stärke schweißen, einen Mix an Materialien verzugsarm, mediendicht und mit höchster Oberflächengüte schweißen: Damit sind längst nicht die Grenzen von Rührreibschweißen erreicht. Um im Zuge der Forschung und Entwicklung die Zukunft der FSW-Technologie zu entdecken, sind die Anlagen von Grenzebach ideal.

Die DSR-Roboter (DSR = Dynamic Stirring Robot) bieten wir in speziellen Ausführungen für Forschungseinrichtungen an. Bei vollumfänglicher Funktion und höchstem Qualitätsniveau. Unsere R&D-Anlagen bieten optimalen Platz und beste Zugänglichkeit für das gesamte Messequipment.

Eine zuverlässige und vollumfängliche Aufzeichnung aller prozessrelevanten Maschinendaten sind selbstverständlich. Das CAD/CAM-Feature ermöglicht höchste Flexibilität, wenn es um die Veränderung von Versuchsaufbau oder -gegenstand geht. In Sonderfällen unterstützt unser technischer Support zuverlässig. Wir verstehen uns nicht nur als Technologie-Experte und Roboter- Hersteller, sondern als Sparringspartner in allen Belangen.

Einfach erweitern und umbauen

Kombinieren Sie Ihre R&D-Schweißroboter beliebig mit Schweißtischen, Messequipment und Medienzuführungen. Ihrer Entdecker- und Experimentierfreude sind keine Grenzen gesetzt. Das Equipment richtet sich nach Ihren Fragen, Ihrem Bedarf.

Flexibel im Einsatz

Entdecken Sie die Möglichkeiten mit FSW: Welche Materialien, welche Bauteile sind schweißbar? Neben vielfältigen Anwendungen in der Automobilindustrie kommt Rührreibschweißen auch in Consumer Electronics oder im Bauwesen immer häufiger zum Zuge. So verbinden FSW-Roboter geformte Aluminiumbleche für Dachkollektoren, die die Kraft der Sonne für die Energieversorgung nutzbar machen.

Hohe Zuverlässigkeit

Die FSW-Zellen sind auf einen 24/7-Einsatz ausgelegt. Für die Arbeit an Zukunftsfragen sind unsere Robotersysteme hoch robust und belastbar.

3D-Modell Rührreibschweißen
Programmiersoftware Rührreibschweißen

Vom 3D-Modell zum fertigen Schweißprogramm in nur wenigen Klicks

CAD/CAM Professional

Die speziell für Rührreibschweiß-Prozesse entwickelte Programmiersoftware erleichtert dem Anwender das Erstellen von Schweißprogrammen. Neben der Programmierung der Schweißbahn und der FSW-Prozessparameter kann auch die Ansteuerung von Spannvorrichtungen / Spannelementen bereits in der CAD/CAM-Umgebung programmiert werden. Die Programmierung erfolgt offline an einem separaten PC, ohne dabei die Anlage zu blockieren. Das fertige Schweißprogramm kann im Anschluss über USB oder Netzwerkverbindung bequem auf die Anlage gespielt werden.

  • Import von 3D-Modellen
  • Wählen der Geometrie, Festlegen des Bahnverlaufs im 3D-Modell
  • Einfache Änderungsmöglichkeiten für die Bahngeometrie
  • Festlegen der FSW-Prozessparameter und -änderung für einzelne Bahnpunkte und Segmente
  • Einfügen von Aktionspunkten im Bahnverlauf
  • Kollisions-Erkennung von Werkzeug und Bauteil
  • Erreichbarkeits-Check
  • Importmöglichkeit unterschiedlicher Reibwerkzeug-Geometrien
  • Anlegen und Verwalten einer Werkzeugdatenbank
  • Dokumentationsfunktion und Rückverfolgbarkeit von z. B. Parameter- oder Bahnänderungen

Kontakt

Ihr Ansprechpartner: Sahin Sünger

Sie haben Fragen zum Rührreibschweißen? Sie möchten wissen, ob eine neue Idee mit FSW umgesetzt werden kann? Oder Sie brauchen Unterstützung bei der Anlagen-Auswahl? Kommen Sie auf uns zu. Wir beraten Sie gerne!

Sahin Sünger Grenzebach
